氣流模式可視化提供制藥設施中實際氣流模型的視覺記錄。它是目前最廣泛接受的、證明關鍵工藝區域的氣流模型滿足監管期望的方法。此外，氣流模型可視化允許多個職能組織發現氣流設計和功能的有效性和意義，特別是在關鍵領域。
與氣流模型相關的法規指南要求包括：
中國GMP附錄1-無菌藥品
EU GMP附錄1-無菌藥品
靜態和動態（例如模擬操作員干預）都應進行氣流模式研究。應保留氣流模式的視頻記錄。在確定設施的環境監測計劃時，應考慮空氣可視化研究的結果。
4.20 隔離器或者RABS的背景環境應該確保污染轉移的風險最低。
隔離器：
應該在開放式隔離器的接口處進行氣流模式研究，以證明沒有空氣侵入。
RABS:
用于無菌工藝的RABS的背景環境應至少對應于B級，并且應進行氣流模式研究以證明干預期間沒有空氣進入，包括開門（如果適用）。
4.25 潔凈室和潔凈空氣設備確認是評估分級潔凈室或潔凈空氣設備與其預期用途的合規水平的整體過程。作為EU GMP附錄15的確認要求的一部分，潔凈室和清潔空氣設備的確認應包括（如果與裝置的設計/操作相關）：氣流方向測試和可視化研究。
進行無菌操作的操作人員應始終堅持無菌技術，以防止氣流變化可能將質量較低的空氣引入關鍵區域。應限制靠近臨界區的運動，并應避免阻礙單向（首過空氣）氣流的路徑。應考慮將氣流可視化研究的回顧作為培訓計劃的一部分。
8.112 環境控制和監測程序應考慮BFS工藝產生的運動部件和復雜的氣流路徑以及工藝的高熱量輸出的影響，（例如通過使用氣流可視化研究和/或其他等效研究）。環境監測計劃還應考慮空氣過濾器配置、空氣過濾器完整性、冷卻系統完整性、設備設計和確認等因素。
8.126 凍干機裝載（和卸載，凍干后物料仍未密封并暴露的情況）的設計要點，包括但不限于：轉移裝置和裝載區的通風不應對氣流模式造成不良影響。
9.22 當進行無菌操作時，應采用多種方法經常進行微生物監測，例如沉降碟、定量空氣采樣、手套、潔凈服和表面采樣（例如棉簽擦拭和接觸碟）。應在CCS中論證所使用的采樣方法的合理性，應證明不會對A級和B級的氣流模式造成不利影響。在操作結束時應監測潔凈室和設備表面。
FDA無菌工藝指南對煙霧測試要求
第三章FDA無菌工藝指南對煙霧測試要求
Class100 (ISO 5) 關鍵區域
適當?shù)臐崈魠^(qū)設計和控制可防止關鍵區域出現湍流和滯留空氣。一旦建立了相關參數，至關重要的是評估氣流模式是否是湍流或渦流，這些湍流或渦流可以成為空氣污染物的來源和滯留原因（例如來自相鄰的較低分類區域）。
應在關鍵區域進行原位氣流流型分析，以證明動態條件下的單向氣流和吹掃產品的清潔作用。研究應有詳細的書面結論，并包括對無菌操作（例如干預）和設備設計影響的評估。
已發現錄像帶或其他研究記錄機制在最初評估氣流以及促進評估后續設備配置變更方面是有用的輔助手段。重要的是要注意，即使是成功確認的系統也可能因操作、維護或人員操作不當而受到損害。
僅對HEPA實施泄漏測試不足以監測過濾器性能。對過濾器屬性進行定期監測很重要，例如監測通過過濾器（以及相對于相鄰過濾器）的風速均勻性。風速的變化會引起湍流，從而增加污染的可能性。
單向流風速應在距過濾器面6英寸處（15cm左右）并在關鍵區域的HEPA過濾器工作表面附近的具體規定距離處測量。以適當?shù)臅r(shí)間間隔進行風速監測可以提供有關進行無菌工藝的關鍵區域的有用數據。
測量應當結合現場氣流模式分析研究進修所建立的速度范圍進行。當檢測到穿過過濾器區域的風速不均勻或氣流模式可能受到不利影響時，應更換HEPA過濾器。
吹灌封技術：BFS設備設計通常要求使用專門措施，降低可能污染暴露產品的顆粒水平。與使用BFS裝置的非制藥應用不同，空氣質量（即顆粒）控制對無菌藥品生產很重要。應當控制塑料拉伸、切割及封口工藝中產生的顆粒。小心控制的氣流通過將內部產生的顆粒排出并防止周轉環境顆粒的侵入，保護產品。此外，將分裝區與周圍環境隔離的設備設計提供了更多的產品保護。在防止污染時，屏障、壓力真空、微環境和合適方向的高速氣流能夠有效預防污染。在評估整個關鍵區域是否已達到合適的動態顆?？刂茣r(shí)，煙霧追蹤氣流研究和多位點顆粒數據能夠提供有用信息。
ISO14644-4：2001
潔凈室氣流形式可以分為單向流或非單向流兩種。如果綜合利用兩種氣流，通常叫做混合氣流。
單向流可以是垂直的或水平的。兩種單向流都采用最終過濾的送風和回風入口結合設計，它們幾乎是相對設置，這樣才能使氣流形式保持盡可能的呈直線狀。兩種設計都具有一個重要特性，即保證在工藝核心處氣流形式盡可能不受到干擾?？刂茪饬饕苑€(wěn)定的速度和近似平行的流線通過潔凈區的整個橫截面。
中國國標對煙霧測試要求
醫藥潔凈廠房運行維護技術規范（鄭州市空氣凈化協會）
團體標準T/ZAPA 0001-2020
11.4 檢測項目
- 風量、風速、壓差檢測；
- 過濾器安裝更換后應進行檢漏測試；
- 潔凈度檢測；
- 噪聲、照度、溫度、相對濕度項目檢測；
- 菌落數的檢測，系統滅菌、消毒后，運行24h后，用沉降菌的方法取樣，并及時送實驗培樣；
- 氣流平行度測試
GB50073-2013潔凈廠房設計規范
氣流流型和送風量
氣流流型的設計應符合下列規定：
- 潔凈室（區）的氣流流型和送風量應符合表9.3.2的要求?？諝鉂崈舳鹊燃?jí)要求嚴于4級時，應采用單向流；空氣潔凈度等級為4級-5級時，應采用單向流；空氣潔凈度等級為6級-9級時，應采用非單向流。
- 潔凈室工作區的氣流分布應均勻。
- 潔凈室工作區的氣流流速應符合生產工藝要求。
GB 50457-2019 醫藥工業潔凈廠房設計規范
GB 50591-2010 潔凈室施工及驗收規范
5.5.12 潔凈室內的氣流流型的測試，確認單向流、非單向流、混合流流型，符合設計和性能技術要求。
檢查方法：示蹤絲線法或示蹤劑注入法。
檢查數量：每一系統的30%。
5.5.13 潔凈室內的氣流方向測試，確認氣流方向及其均勻性符合設計和氣流流型要求。
檢查方法：示蹤線法或示蹤劑注入法。
檢查數量：按數量的30%檢查。
GB 50591-2010 潔凈室施工及驗收規范
C.5.1 氣流流型的檢測包括氣流目測和氣流流向的測試。氣流目測可采用示蹤線法、發煙（霧）法和采用圖像處理技術等方法。氣流流向的測試一般采用示蹤全法、發煙（霧）法和三維法測量氣流速度等方法。
C.5.2 采用示蹤線法時可采用尼龍單絲線、棉線、薄膜帶等輕質纖維，放置在測試桿的末端，或裝在氣流中細絲格柵上，直接觀察出氣流的方向和因干擾引起的波動。
C.5.3 采有發煙（霧）法時，可采用去離子水，用固態二氧化碳（干冰 ）或超聲波霧化器等生成直徑為0.5-5.0μm的水霧，采用四氯化鈦?zhàn)魇聚櫫Ｗ訒r(shí)，應確保潔凈室、室內設備以及操作人員不受四氯化鈦產生的酸傷害。
C.5.4 采用圖像處理技術進行氣流目測時，由C.5.2得到的在攝像機或膜上的粒子圖像數據，利用二維空氣流速度矢量提供量化的氣流特性。圖像處理技術要求帶有適用的接口和軟件的數字計算機。
C.5.5 采用三維法測量氣流速度、采用熱球風速計或超聲風速計，檢測點選擇在關鍵工作區及其工作面高度。根據建設方要求需進行潔凈室（區）的氣流方向的均勻分布測試時，應進行多點測試，其測試點的選擇宜參照C.2中的方法選用。
14644-3
4.2.2氣流測試
執行該測試是為了測量引入單向和非單向潔凈室或潔凈區的送風氣流。在單向應用中，可以用單獨的點讀數來測量供給風速，以允許測量速度和確定速度的均勻性。單個速度點讀數的平均值可用于計算送風量和換氣率（每小時換氣次數）。在非單向應用中，通常不需要單獨的速度點讀數，因?yàn)橥ǔ２恍枰俣鹊木鶆蛐?。在這些情況下，可以直接測量空氣流量讀數，然后用于計算潔凈室或潔凈區的空氣變化率（每小時空氣變化）。
4.2.3氣流方向檢測和目檢
這項檢測目的是確定氣流方向或氣流形式都符合設計和性能方面的技術要求。氣流方向測試可以在靜態下進行，以確定潔凈室基本氣流形式，并且可以在模擬實際操作的運行狀態下重復進行。
氣流方向檢測和目檢
B.2.1 概述
氣流方向檢測和目檢的目的是證明氣流方向及其速度均勻性符合設計和性能規范。
氣流方向測試和可視化可以通過以下四種方法進行：
- 示蹤線法；
- 示蹤劑注入方法；
- 通過圖像處理技術實現氣流目檢的方法；
- 通過測量速度分布實現氣流目檢的方法。
通過方法1和2，潔凈室或潔凈區中的氣流實際上通過使用纖維示蹤線或示蹤粒子來可視化。攝像機等設備會記錄這些檔案。纖維示蹤線或示蹤粒子不應成為污染源，應準確跟蹤氣流分布。這些方法可以使用其他設備，例如示蹤粒子發生器和高強度光源。
方法3用于定量演示潔凈室或潔凈區的風速分布。該技術基于使用計算機的示蹤粒子圖像處理技術。
應小心確保進行測試的人員不會干擾正在調查的氣流模式。
注：1.氣流受其他參數的影響，如壓差、風速和溫度。
2.適當?shù)臍饬髂繖z技術最好地評估單向氣流潔凈室、潔凈區和受控區中氣流分布的有效性。然而，該方法也可以用于非單向區域。
B3.5測試報告
根據客戶和供應商之間的協議，應按照第5條所述記錄以下信息和數據：

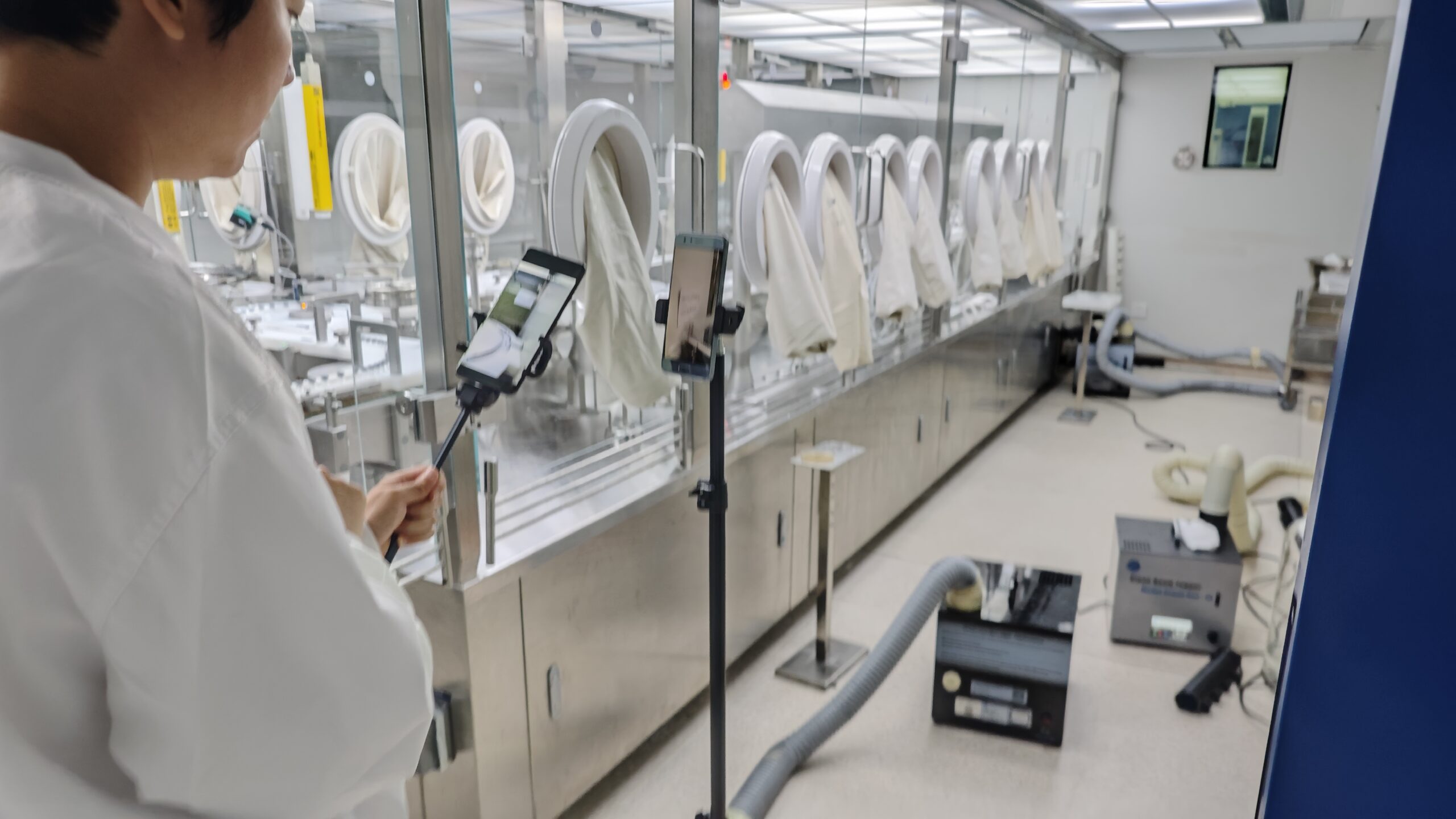

測試場景
